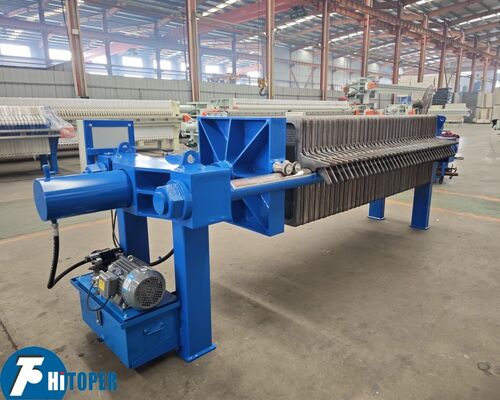

Platten-Rahmen-Filterpresse der Roheisen-hohen Temperatur für Keramik-Trennung

Gusseisen-Kammerfilterpresse für Keramikseparation

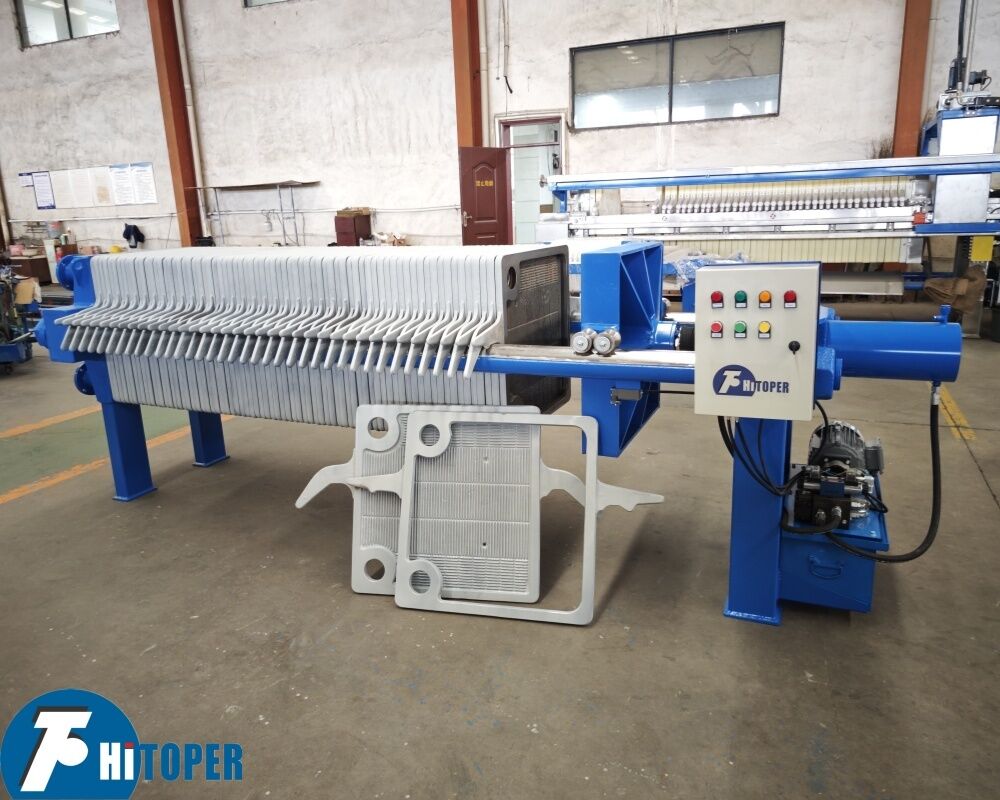

Einführung der Filterpresse:

Rahmenteil:

Das Rahmenteil ist der Hauptkörper der Maschine zur Unterstützung des Filtermechanismus und zur Verbindung anderer Teile. Es besteht hauptsächlich aus Druckplatte, Klemmplatte, Zylinderblock und Hauptträger.
Filterteil:

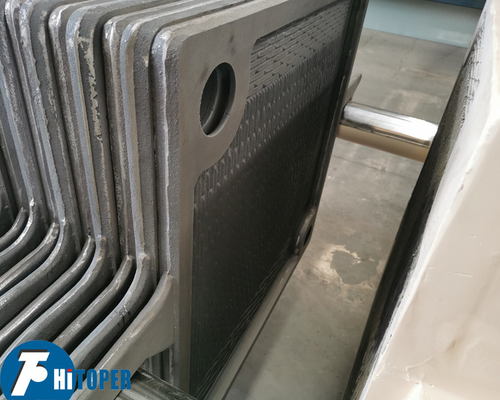

Es besteht aus Filterplatten, die in einer bestimmten Reihenfolge auf dem Hauptträger angeordnet sind, und Filtertuch, das zwischen den Filterplatten eingeklemmt ist. Die Filterplatten und das Filtertuch sind abwechselnd angeordnet, um mehrere unabhängige Filtereinheiten zu bilden.
Plattenziehvorrichtung:
1 Automatische Plattenziehvorrichtung, die automatische Plattenziehvorrichtung besteht aus einem Hydraulikmotor, einem Manipulator, einem Getriebemechanismus und einer Aufhängungsvorrichtung.
2 Manuelles Ziehen der Platten, und manuelles Ziehen der Platten der Reihe nach zum Entladen.
Hydraulikteil:

Das Hydraulikteil ist eine Antriebsvorrichtung, die die Klemmplatte zum Komprimieren oder Lösen der Filterplatte antreibt und mit einer Kolbenpumpe und verschiedenen Regelventilen ausgestattet ist.
Motorteil:

Das Motorteil ist das Kontrollzentrum des gesamten Systems.

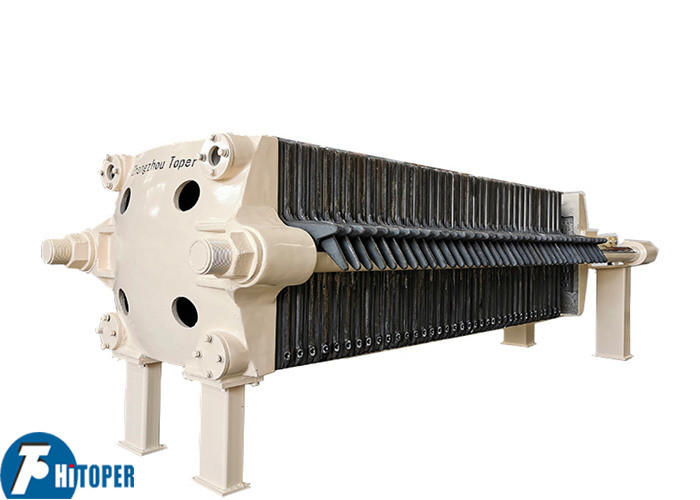

Kurze Einführung in die Gusseisen-Filterpresse:

Die Gusseisen-Filterpresse besteht aus Präzisionsguss von hochwertigem Gusseisen oder Sphäroguss.

Sie zeichnet sich durch hohe Festigkeit der Filterplatten, hohen Filtrationsdruck, hohe Temperaturbeständigkeit, hohe Filtrationsgeschwindigkeit, geringe Filterkuchenfeuchte, schnelles Austragen und lange Lebensdauer aus.

Sie eignet sich für die Filtration in der Keramikindustrie, Petrochemie, Fett, Entfärbung von Maschinenöl und anderen Produkten mit hoher Viskosität, hoher Temperatur und geringem Feuchtigkeitsgehalt. .
Die Filterpresse nutzt den Druckunterschied zwischen den beiden Seiten des Filtertuchs, um den größten Teil des Wassers im Material durch das Filtertuch zu zwingen und aus dem Körper ausfließen zu lassen, während das Material in der Filterkammer blockiert wird, um einen Filterkuchen zu bilden und den Zweck der Filtration zu erreichen.

Aufgrund des relativ großen Druckunterschieds zwischen den beiden Seiten des Filtertuchs während des Filtrationsprozesses wird die Filtrationsgeschwindigkeit erhöht und der Wassergehalt des Filterkuchens reduziert. Die Verwendung eines speziellen Filtertuchs macht das Filtrat rein und der Filtrationseffekt ist wesentlich besser als bei Vakuumfiltern.
Die Filterpresse erzielt auch bei der Verarbeitung von schwer zu filtrierenden Materialien eine gute Wirkung, ist leicht korrosionsgeschützt zu behandeln und hat eine einfache Struktur und Bedienung.





Merkmale:





Technische Daten dieser Gusseisen-Filterpresse:



Typ	Filterfläche (m2)	Filterplattengröße (mm)	Kuchen Dicke (mm)	Kammer Volumen (L)	Platten Anzahl (Stk.)	Rahmen Anzahl (Stk.)	Filtrations- Druck (Mpa)	Gewicht (kg)	Abmessungen (mm) L×B×H
BQ1/320-25	1	320 x 320	25	13	4	5	1.0	380	1150×760×650
BQ2/320-25	2			25	9	10		500	1390×760×650
BQ3/320-25	3			38	14	15		620	1750×760×650
BQ4/450-25	4	450 x 450	25	51	9	10	0.8	1060	1780×760×650
BQ6/450-25	6			76	14	15		1160	2055×870×880
BQ8/450-25	8			102	19	20		1360	235×870×880
BQ12/450-25	12			152	29	30		1530	2785×870×880
BQ16/450-25	16			203	39	40		1760	3305×870×880
XQ4/450-25	4	450 x 450	25	51	9		1.0	960	1900×870×880
XQ6/450-25	6			76	14			1140	2030×870×880
XQ8/450-25	8			102	19			1460	2280×870×880
XQ12/450-25	12			152	29			1960	2780×870×880
XQ16/450-25	16			203	39			2460	3280×870×880
BQ20/630-25	20	630 x630	25	298	24	25	0.6	3300	2750×1150×1100
BQ30/630-25	30			452	37	38		4500	3220×1150×1100
BQ40/630-25	40			295	49	50		5600	3870×1150×1100
BY20/630-25	20			298	24	25		3700	2960×1150×1100
BY30/630-25	30			452	37	38		5000	3610×1150×1100
BY40/630-25	40			595	49	50		6100	4210×1150×1100
XQ20/630-25	20		25	248	24		0.8	3400	2600×1100×1100
XQ30/630-25	30			377	37			4700	3250×1100×1100
XQ40/630-25	40			496	49			5900	3900×1100×1100
XY20/630-25	20			248	24			3800	2950×1100×1100
XY30/630-25	30			377	37			5200	3580×1100×1100
XY40/630-25	40			496	49			6400	4180×1100×1100



FILTERPRESSEN-SERIE:

Filterpressen können in Platten- und Rahmenfilterpressen unterteilt werden und werden zur Fest-Flüssig-Trennung verschiedener Suspensionsflüssigkeiten in intermittierenden Druckfiltrationen verwendet. Filterplatten werden von Pressvorrichtungen gepresst und Suspensionsflüssigkeit wird in die Filterkammer gepumpt. Feststoffpartikel werden durch das Filtertuch getrennt. Die Produkte sind einfach in der Struktur, aber gut in der Trennwirkung, bequem in der Anwendung und weit verbreitet in Bergbau, Metallurgie, Erdöl, Chemie, Medizin, Textil, Druck und Färberei, Papierherstellung, Lebensmittel, Alkohol, anorganische Salze, Kohlewaschanlagen, Farbstoffe und Abwasserbehandlungsindustrien.





Toper Hauptprodukte:



Über Toper

Zhengzhou Toper ist der führende Lieferant von Industrieanlagen in China und auch der professionelle Exporteur und Dienstleister für Filter- und Trennanlagen.

Wir konzentrieren uns auf den vollständigen Service für Filtrationsprojekte von der Planung bis zum After-Sales-Service und die schnelle Lieferung von Ersatzteilen.



1. Programmgesteuerte automatische Filterpresse

2. Membranfilterpresse

3. Hydraulische Kompressionsfilterpresse

4. Mechanische Kompressionsfilterpresse

5. Wagenheber-Filterpresse

6. Gusseisen-Platten- und Rahmen-/Kammerfilterpresse

7. Edelstahl-Platten- und Rahmenfilterpresse

8. Rundplattenfilterpresse

9. Baumwollkuchenfilterpresse

10. Kartonfilterpresse

11. DY-Bandfilterpresse

12. DYX-Hochdruck-Bandfilterpresse

13. DNY-Rotationsbandfilterpresse zur Eindickung/Entwässerung

14. Dreifachbandfilterpresse zur Eindickung und Entwässerung

15. SS-Typ Drei-Fuß-Zentrifuge mit oberer Entleerung

16. SD-Typ Drei-Fuß-Zentrifuge mit Filterbeutel-Hebentladung

17. PD-Typ Zentrifuge mit Filterbeutel-Hebentladung

18. Zentrifuge mit oberer Entleerung, Drei-Fuß, saubere Serie SSB, SB

19. SX-Typ manuelle Zentrifuge mit oberer Entleerung

20. PS-Typ manuelle Zentrifuge mit oberer Entleerung

21. SGZ-Typ automatische Schaber-Zentrifuge mit Bodenentleerung

22. PGZ-Typ Schaber-Zentrifuge mit Bodenentleerung

23. LW-Serie Dekanterzentrifuge

24. Rohrzentrifuge

25. Mehrschichtiger Edelstahl-Rahmenfilter

26. Beutelfilter

27. Kieselgurfilter

28. Filterplatte

29. Filtertuch

30. Vakuumscheibenfilter





Bestellung einer Filterpresse:

1. Wählen Sie das Modell, das Platten- und Rahmenmaterial, den Pressmodus und die Filtrationsform unter Berücksichtigung der Einführung und Parameter der Filterpresse aus.
2. Wählen Sie je nach Produkt offenen oder geschlossenen Durchfluss, waschbar oder nicht waschbar und geben Sie die Bedingungen im Vertrag an.
3. Die Einheit wird ohne Pumpe geliefert. Um die Einheit mit vollständigen Pumpen zu bestellen, geben Sie dies im Vertrag an.
4. Unser Unternehmen kann nicht standardmäßige Modelle liefern, um Ihre speziellen Anforderungen zu erfüllen.
