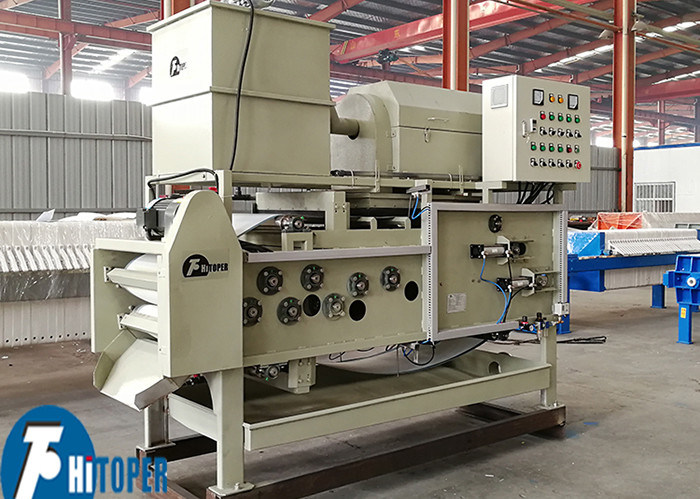

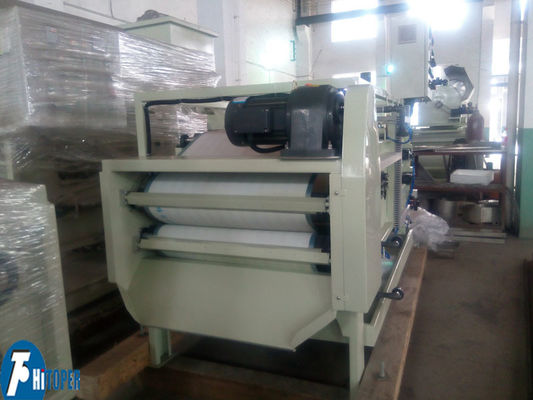

Vollautomatische Bandfilterpresse zur Schlammentwässerung in der Abwasserbehandlung, chemischen Raffination, Metallurgie und Papierindustrie

Vollautomatisches Bandfilterpresse 500mm Bandbreite Schlammentwässerungsbandpresse

Die Bandfilterpresse der DY-Serie ist das nationale Forschungsinstitut, das auf der Grundlage der Einführung ausländischer fortschrittlicher Technologien neue Modelle erfolgreich entwickelt hat und in der städtischen Abwasserbehandlung, der chemischen Industrie, der Ölraffination, der Metallurgie, der Papierherstellung, der Lederverarbeitung, der Lebensmittelindustrie, der Kohleaufbereitung, der Druck- und Färbereiindustrie sowie bei der Schlammentwässerung weit verbreitet ist. Die Maschine arbeitet kontinuierlich, hat einen hohen Automatisierungsgrad, ist energiesparend, hocheffizient und wartungsfreundlich und ist eine ideale Ausrüstung für die Schlammentwässerung.

Die Bandfilterpresse besteht hauptsächlich aus einem Antriebsgerät, einem Rahmen, einer Presswalze, einem oberen Filterband, einem unteren Filterband, einer Filterbandspannungsvorrichtung, einer Filterbandreinigungsvorrichtung, einer Entladungsvorrichtung, einem Luftsteuersystem und einem elektrischen Steuersystem.

1 Rahmen: Der Rahmen der Bandfilterpresse dient hauptsächlich zur Unterstützung und Befestigung des Presswalzensystems und anderer Komponenten.

2 Presswalzensystem: Es besteht aus Walzen mit Durchmessern, die der Größe nach von groß nach klein angeordnet sind. Der Schlamm wird von den oberen und unteren Filterbändern gehalten. Wenn er nacheinander durch die Presswalzen läuft, bildet sich unter der Spannung des Filterbandes ein Druckgradient von klein nach groß. Das Wasser wird allmählich entfernt.

3 Schwerkraftzonen-Entwässerungsvorrichtung: Sie besteht hauptsächlich aus einer Schwerkraftzonenhalterung und einem Trichter. Das flockulierte Material entfernt in der Schwerkraftzone eine große Menge Wasser, und die Fließfähigkeit wird schlecht, was Bedingungen für die nachfolgende Extrusionsentwässerung schafft.

4 Keilförmige Zonen-Entwässerungsvorrichtung: Die keilförmige Zone, die durch die oberen und unteren Filterbänder gebildet wird, übt eine Presskraft auf das eingeklemmte Material aus und führt eine Vordruckentwässerung durch, um die Anforderungen an den Flüssigkeitsgehalt und die Fließfähigkeit des Materials im Quetsch-Entwässerungsabschnitt zu erfüllen.

5 Filterband: Es ist die Hauptkomponente der Bandfilterpresse. Die festen und flüssigen Phasen des Schlamms werden oben und unten getrennt. Das untere Filterband ist das Filtermedium. Die oberen und unteren Filterbänder werden gespannt, um die Quetschwalzen zu umfahren, um die erforderliche Presskraft zur Entfernung der Materialfeuchtigkeit zu erhalten.

6 Filterband-Einstellvorrichtung: Sie besteht aus Stellgliedern: Zylinder, Einstellwalzensignal-Gegendruck und elektrisches System. Ihre Aufgabe ist es, die Abweichung des Filterbandes zu korrigieren, die durch verschiedene Gründe wie ungleichmäßige Filterbandspannung, Fehler bei der Walzenmontage, ungleichmäßige Beschickung usw. verursacht wird, und so die Kontinuität und Stabilität der Bandfilterpresse zu gewährleisten.

7. Filterband-Reinigungsvorrichtung: Sie besteht aus einer Sprühvorrichtung, einem Reinigungswasserkontaktkasten und einer Reinigungsabdeckung. Wenn das Filterband läuft, durchläuft es kontinuierlich die Reinigungsvorrichtung und wird vom Druckwasser getroffen, das von der Dusche versprüht wird. bereit.

8. Filterband-Spannvorrichtung: Sie besteht aus einem Spannzylinder, einer Spannrolle und einem Synchronmechanismus. Ihre Aufgabe ist es, das Filterband zu spannen und die notwendigen Spannungsbedingungen für die Erzeugung der Presskraft der Entwässerungspresse zu schaffen. Dies kann durch Einstellung des Luftdrucks des Spannzylinders des Druckluftsystems erreicht werden.

9 Entladungsvorrichtung: Sie besteht aus einer Schaberklinge, einem Messerhalter, einer Entladewalze usw. Ihre Funktion ist es, den entwässerten Filterkuchen und das Filterband abzulösen, um den Zweck der Entladung zu erreichen.

10 Antriebsvorrichtung: Sie besteht aus Motor, Getriebe, Zahnradgetriebemechanismus usw. Sie ist die Energiequelle für den Lauf des Filterbandes und kann die Geschwindigkeit des Getriebes an die Anforderungen unterschiedlicher Bandgeschwindigkeiten im Prozess anpassen.

11 Pneumatisches System: Dieses System besteht hauptsächlich aus einer Energiequelle (Gasspeicher, Motor, Luftpumpe usw.), Stellgliedern (Zylinder) und pneumatischen Steuerkomponenten (einschließlich Druckrelais, Druckfluss- und Richtungsschaltventilen). Das Druckluft-Steuerelement steuert den Luftdruck, den Durchfluss und die Richtung, um sicherzustellen, dass der Druckluftaktuator einen bestimmten Schub und eine bestimmte Geschwindigkeit hat und gemäß einem vordefinierten Verfahren normal arbeitet. Es ist die Energiequelle zur Vervollständigung der Spannung und Einstellung des Filterbandes.

Zusammensetzung der Teile:

1. Rahmen

2. Schlammverteilungsvorrichtung

3. Obere Auffangschale für Flüssigkeit

4. Entwässerungswalzensystem

5. Quetschwalzensystem

6. Spannvorrichtung

7. Mittlere Auffangschale für Flüssigkeit

8. Waschvorrichtung

9. Obere Einstellwalze

10. Oberes Filterband

11. Oberer Abstreifer

12. Unterer Abstreifer

13. Antriebsvorrichtung

14. Unteres Filterband

15. Untere Einstellwalze

16. Untere Auffangschale für Flüssigkeit

Technische Parameter der Bandfilterpresse:

Typische Schlammanwendung für Bandfilterpressen:
