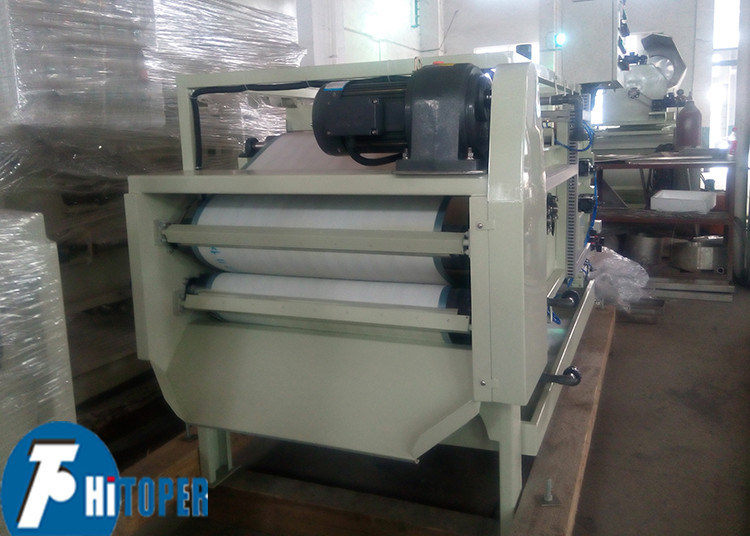

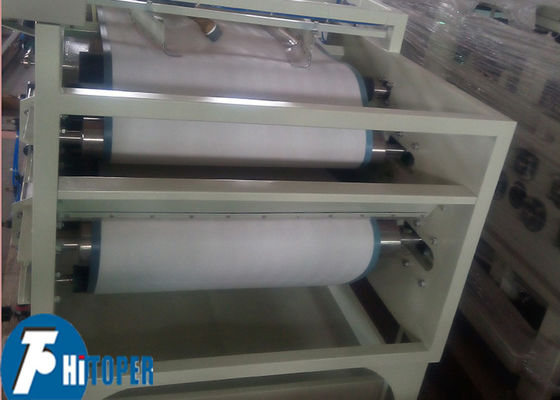

Bandfilterpresse mit SPS-Steuerung für kontinuierliche Schlammentwässerung in städtischen Abwasserbehandlungs-, Chemie- und Lebensmittelindustrien

Automatische Bandfilterpresse für Saftfilteranlagen, SPS-gesteuert, mit langer Lebensdauer





Die Bandfilterpresse der DY-Serie ist das Ergebnis der Einführung fortschrittlicher ausländischer Technologien durch nationale Forschungsinstitute, basierend auf der erfolgreichen Entwicklung neuer Modelle, die in der Abwasserbehandlung von Städten, der chemischen Industrie, der Ölraffination, der Metallurgie, der Papierherstellung, der Lederverarbeitung, der Lebensmittelindustrie, der Kohleaufbereitung, der Druck- und Färbereiindustrie sowie der Schlammentwässerung weit verbreitet sind. Die Maschine arbeitet kontinuierlich, hat einen hohen Automatisierungsgrad, ist energiesparend, hocheffizient und wartungsfreundlich, was sie zu einer idealen Ausrüstung für die Schlammentwässerung macht.





Konstruktionsmerkmale der Bandfilterpresse:



1. Fortschrittliche australische Technologie, schönes Aussehen.

2. Hohe strukturelle Steifigkeit, reibungsloser Betrieb, geringe Geräuschentwicklung.

3. Konfiguration fortschrittlicher Voranreicherungsausrüstung, Flockungseffekt des Schlamms, geringe Betriebskosten.

4. Konfiguration eines fortschrittlichen Verteilers in der Schwerkraftentwässerungszone, Verteilung des Materials zur Verlängerung der Filterlebensdauer.

5. Mit einer langen keilförmigen Schwerkraftentwässerungszone und Entwässerungszone wird das Material vollständig entwässert, um sicherzustellen, dass kein Material im Pressbereich überläuft.

6. Rollen sind in einem wissenschaftlichen und geordneten System angeordnet, Schwerkraftentwässerung, keilförmige Entwässerung und Pressentwässerung werden ohne gegenseitige Störung abgeführt. Verhältnis von großem Durchmesser der Walzenpresse zur Entwässerung, Entwässerungseffekt, Produktionskapazität, energieeffizient.

7. Vom Zuführen bis zum Austragen des Kuchens kontinuierlicher Betrieb, hoher Automatisierungsgrad, SPS-Schnittstelle kann nach Bedarf installiert werden, um eine zentrale Computersteuerung zu erleichtern.

8. Kraftübertragung durch mechanische oder Frequenzumwandlungs-Drehzahlbereich, breite Anpassungsfähigkeit.

9. Rückspülvorrichtung mit zuverlässiger Garantie für die Filtertuch-Entwässerungswirkung.

10. Pneumatische Spann- und automatische Korrektureinrichtung zur Gewährleistung des sicheren Normalbetriebs des Filtertuchs.

11. Sicherer und zuverlässiger Betrieb, Infrarot-Sicherheit und ein umfassendes System von Not-Aus-Vorrichtungen.

12. Kann je nach Material mit unterschiedlichen Spezifikationen des Filtertuchs konfiguriert werden, hohe Filtergenauigkeit.





ZUSAMMENSETZUNG DER TEILE:



1. Rahmen

2. Schlammverteilungsvorrichtung

3. Obere Auffangwanne für Flüssigkeit

4. Entwässerungswalzensystem

5. Quetschwalzensystem

6. Spannvorrichtung

7. Mittlere Auffangwanne für Flüssigkeit

8. Waschvorrichtung

9. Obere Einstellwalze

10. Oberes Filtertuch

11. Oberer Schaber

12. Unterer Schaber

13. Antriebsvorrichtung

14. Unteres Filtertuch

15. Untere Einstellwalze

16. Untere Auffangwanne für Flüssigkeit





HINWEIS:



1. Die Maschine arbeitet reibungslos, keine Vibrationsstöße

2. Die Bodenlast beträgt das 1,6-fache des Maschinengewichts. Die Dicke der Betonoberfläche und die Bewehrung des Betonfundaments werden vom Benutzer bestimmt.

3. Abgesehen von der Seite in der Nähe des Förderbandes sind die anderen drei Seiten etwa 1 m von der Maschine entfernt.

4. Die Herstellung eines Wasserauffangbehälters dient zum Sammeln von Wasser und wird ebenfalls vom Benutzer bestimmt.

5. Die Einheit ist mm.





Technische Parameter der Bandfilterpresse:



Typ		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
Filterbreite (mm)		750	1000	1500	2000		2500	3000
Kapazität der Zulaufkonzentration (Feststoffgehalt 1,5~2,5%)		6～9	8～12	12～18	16～24		20～30	28～38
Trockenvolumen (kg/h)		110～225	150～300	225～450	300～600		375～750	420～950
Feuchtigkeitsgehalt (%)		63～84,5	63～84,5	63～84,5	63～84,5		63～84,5	63～84,5
Motorleistung (PS)		1,5	1,5	1,5	2,2		2,2	2,2
Referenzabmessungen (mm)	L	4250	4250	4250	4250		4250	4250
	B	1630	1880	2380	2920		3420	3920
	H	2100	2100	2100	2100		2100	2100
Gewicht (kg)		2570	2920	3590	4490	5520		6220





Typische Schlammanwendung für Bandfilterpressen:



Städtische Abwasserbehandlung, Metallurgie und Bergbau, Stahlwerk, Kohlewerk, Chemie, Petrochemie, Brauerei, Färberei, Gerberei, Papierfabrik und so weiter.
