| Herkunftsort: | China |
| Markenname: | TOPER |
| Zertifizierung: | CE |
| Modellnummer: | DY1000 |
| Min Bestellmenge: | 1 SATZ |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standardbehälter |
| Lieferzeit: | ungefähr 30 Werktage nachdem Ihre Zahlung empfangen |
| Zahlungsbedingungen: | L/C, T/T, D/A, D/P, Western Union |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat für diese GurtFilterpresse |
| Filterriemenbreite: | 1000 mm | Kapazität: | 8-12m3/h |
|---|---|---|---|
| Trockenvolumen: | 150-300 kg/h | Feuchtigkeitsgehalt: | 63-84,5% |
| Motorleistung: | 1,5 kW | Referenzdimension: | 4250*1880*2100 mm |
| Gewicht: | 2920 kg | Anwendung: | Leder, Papier, Druck und Färben |
| Fütterungsart: | Pumpenfütterung | Operationstyp: | Ununterbrochene automatische Funktion |
| Entladungsart: | Automatisch | Funktion: | Dehydrierung, Verdickung und Konzentration |

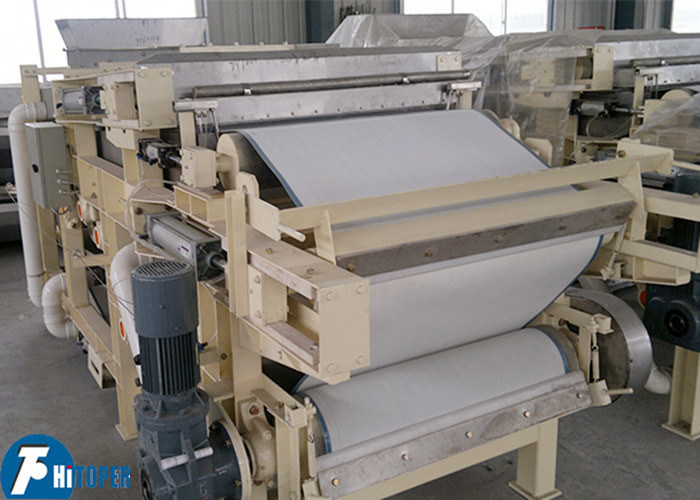

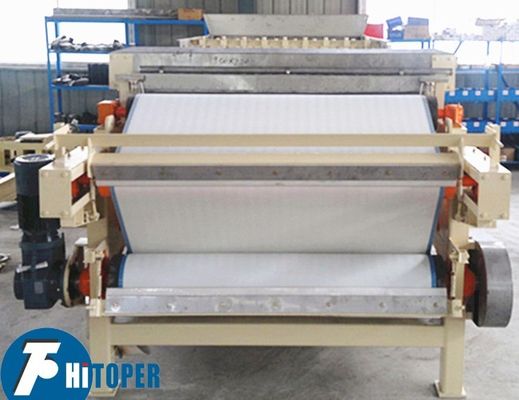

Großvolumige Bandfilterpresse mit 1000 mm Band für die Abwasserbehandlung in der chemischen Industrie
Die DY-Bandfilterpresse besteht aus Antriebsmaschine, Schlammverteiler, Filterband, Spannvorrichtung, automatischer Einstellmaschine, Filterbandwaschmaschine, Schlammabstreifer, Schwerkraftentwässerung, Keilentwässerung, Quetsch-Entwässerung und Rahmen usw.
Der Filterprozess besteht darin, dass der nach Flockungsbehandlung behandelte Schlamm in den Schlammverteiler zur Schwerkraftentwässerung gelangt, was eine etwas lange Periode mit horizontaler Bewegung und einer Periode mit geringem Anstiegswinkel ist; dann bewegt sich der gefilterte Schlamm mit dem Filterband und unter Schwerkraft wird freies Wasser vom Flockungsmaterial getrennt. Der größte Teil des Wassers wird aus dem Schlamm entfernt, so dass der Schlamm fast seine Beweglichkeit verliert. Dann erfolgt die Keilentwässerung. Der Raum in der Keilentwässerung ist von klein nach groß, und dann kommen die beiden Filterbänder zusammen, um den Schlamm zwischen den beiden Bändern unter allmählich zunehmendem Pressdruck Wasser häufig abzuführen. In dieser Phase hat der Schlamm seine Beweglichkeit verloren, was für den nächsten Schritt der Quetsch-Entwässerung vorbereitet.
Der Durchmesser der Quetschwalzen wird von klein nach groß geordnet, aber der Druck auf den Schlamm nimmt allmählich zu. Der Schlamm wird gequetscht und durch mehrere S-förmige Quetschwalzen geschnitten, um gesättigtes Wasser aus dem Schlamm zu entwässern, was den Entwässerungsprozess des Schlamms abschließt. Wenn das Filterband die Auswurfvorrichtung durchläuft, werden die Schlammkuchen vom Abstreifer vom Filterband abgekratzt. Die oberen und unteren Filterbänder werden gewaschen und kehren dann zur Schwerkraftentwässerung zurück, um den nächsten Zyklus der Schlammentwässerung zu erfüllen.
Zusammensetzung der Teile:
1. Rahmen
2. Schlammverteilungsvorrichtung
3. Obere Wanne für Flüssigkeitsaufnahme
4. Entwässerungswalzensystem
5. Quetschwalzensystem
6. Spannvorrichtung
7. Mittlere Wanne für Flüssigkeitsaufnahme
8. Waschvorrichtung
9. Obere Einstellwalze
10. Oberes Filterband
11. Oberer Abstreifer
12. Unterer Abstreifer
13. Antriebsvorrichtung
14. Unteres Filterband
15. Untere Einstellwalze
16. Untere Wanne für Flüssigkeitsaufnahme
HINWEISE:
1. Die Maschine arbeitet reibungslos, keine Vibrationsstöße
2. Die Bodenbelastung beträgt das 1,6-fache des Maschinengewichts. Die Dicke der Betonoberfläche und die Bewehrung der Betonfundamente werden vom Benutzer bestimmt.
3. Mit Ausnahme der Seite in der Nähe des Förderbandes sind die anderen drei Seiten etwa 1 m von der Maschine entfernt.
4. Die Herstellung eines Wasserauffangbehälters dient zum Sammeln von Wasser und wird ebenfalls vom Benutzer bestimmt.
5. Die Einheit ist mm.
Technische Parameter der Bandfilterpresse:
|
Typ |
DY750 | DY1000 | DY1500 | DY2000 | DY2500 | DY3000 | ||
| Filterbreite (mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
Eingangskonzentration des Schlamms (S.S. 1,5~2,5%) |
6～9 | 8～12 | 12～18 | 16～24 | 20～30 | 28～38 | ||
| Trockenvolumen (kg/h) | 110～225 | 150～300 | 225～450 | 300～600 | 375～750 | 420～950 | ||
| Feuchtigkeitsgehalt (%) | 63～84,5 | 63～84,5 | 63～84,5 | 63～84,5 | 63～84,5 | 63～84,5 | ||
| Motorleistung (PS) | 1,5 | 1,5 | 1,5 | 2,2 | 2,2 | 2,2 | ||
|
Referenzabmessungen (mm) |
L | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| Gewicht (kg) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
Unser Unternehmen
Zhengzhou Toper ist der führende Lieferant von Industrieanlagen in China und auch der professionelle Exporteur und Dienstleister für Filter- und Trennanlagen.
Wir konzentrieren uns auf den vollständigen Service für Filterprojekte, von der Planung bis zum Kundendienst und der schnellen Lieferung von Ersatzteilen.
Produkte:
Unsere Produktionsbasis für Filteranlagen produziert hauptsächlich vollautomatische oder halbautomatische Membranfilterpressen, Kammerfilterpressen, Bandfilterpressen, Zentrifugen usw. Alle diese Produkte werden häufig in der Bergbau-, Metallurgie-, Erdöl-, Chemie-, Medizin-, Textil-, Druck- und Färbe-, Papierherstellungs-, Lebensmittel-, Alkohol-, anorganischen Salz-, Kohlewasch- und Abwasserbehandlungsindustrie eingesetzt.
Unsere Produkte haben die ISO9001-Zertifizierung für internationale Qualitätsmanagementsysteme bestanden. Wir heißen neue und alte Freunde aus aller Welt herzlich willkommen, unser Unternehmen für eine gute Zusammenarbeit zu besuchen!
