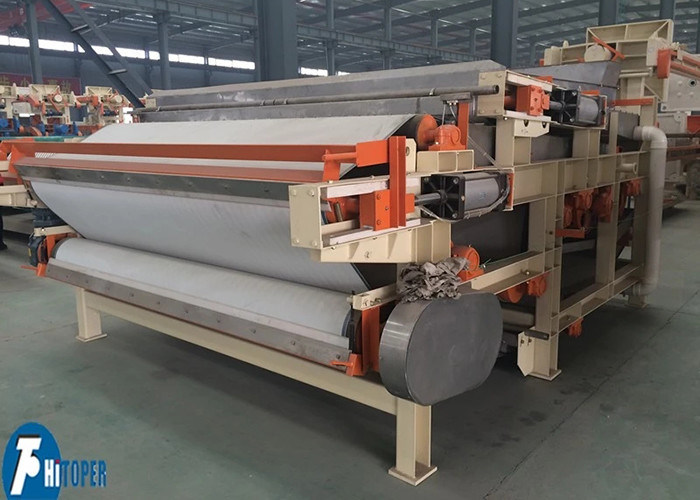

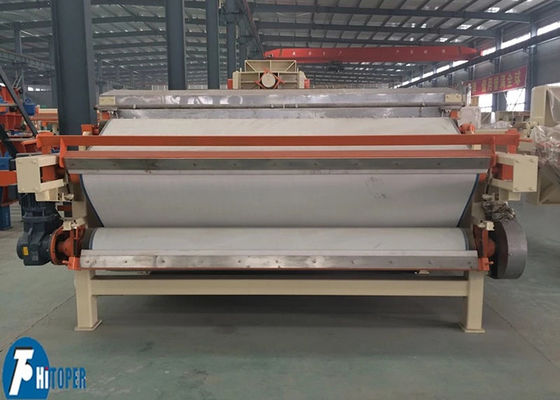

Langlebige Gürtelfilterpresse zur kontinuierlichen Schlammentwässerung in der chemischen Ölraffinierung und Druckfarbenindustrie

Vollautomatische Schlammentwässerungsbandpresse für Raffinerien / Kohleaufbereitung





Warum uns wählen:



1. Fertigungserfahrung,

Seit 1997 haben wir viele Innovationen und Verbesserungen im Bereich Filter- und Trennanlagen vorgenommen. Wir sind spezialisiert auf die Konstruktion von Filterpressen nach Kundenwunsch, die Lieferzeit einer Filterpresse kann 7 Tage betragen (falls nicht auf Lager).

2. Technologische Kapazität,

Wir beteiligen uns an der Standardisierung der Filterpressenindustrie in China. Alle unsere Produkte verfügen über ein CE-Zertifikat und werden vor der Auslieferung getestet.

3. Unsere Überlegenheit,

Wir gehören zur ersten Klasse im Bereich der Filterpressen in China, mit einer Landfläche von über 250.000 m² und kontinuierlicher Weiterentwicklung. Die Filterflächen von Filterpressen reichen von 1 m² bis 500 m², Sie können immer den richtigen Typ wählen.

4. Bester After-Sales-Service,

Professionelle Schulung im Betrieb, pünktliche Fehlerbehebung innerhalb von 24 Stunden, wir werden unser Bestes tun, um Ihre Probleme zu lösen, ohne die Arbeitsweise Ihrer Geräte zu beeinträchtigen.





Die Bandfilterpresse der DY-Serie ist das Ergebnis der erfolgreichen Entwicklung neuer Modelle durch nationale Forschungsinstitute unter Einführung ausländischer fortschrittlicher Technologien. Sie wird häufig in der städtischen Abwasserbehandlung, der chemischen Industrie, der Raffinerie, der Metallurgie, der Papierherstellung, der Lederindustrie, der Lebensmittelindustrie, der Kohleaufbereitung, der Druck- und Färbereiindustrie sowie bei der Schlammentwässerung eingesetzt. Die Maschine arbeitet kontinuierlich, hat einen hohen Automatisierungsgrad, ist energiesparend, hocheffizient und wartungsfreundlich, ideal für die Schlammentwässerung.





Konstruktionsmerkmale der Bandfilterpresse:



1. Fortschrittliche österreichische Technologie, schönes Aussehen.

2. Hohe strukturelle Steifigkeit, reibungsloser Betrieb, geringe Geräuschentwicklung.

3. Konfiguration fortschrittlicher Voranreicherungsausrüstung, gute Flockungswirkung des Schlamms, geringe Betriebskosten.

4. Die Schwerkraftentwässerungszone ist mit einem fortschrittlichen Verteiler ausgestattet, der das Material verteilt und die Filterlebensdauer verlängert.

5. Mit einer langen keilförmigen Schwerkraftentwässerungszone und Entwässerungszone wird das Material vollständig entwässert, um sicherzustellen, dass kein Material im Pressbereich überläuft.

6. Die Rollen sind wissenschaftlich und geordnet angeordnet, Schwerkraftentwässerung, Keilentwässerung und Pressentwässerung werden ohne gegenseitige Störung abgeführt. Das Verhältnis von großem Durchmesser der Presswalzen zur Entwässerung, die Entwässerungswirkung, die Produktionskapazität, Energieeffizienz.

7. Vom Zuführen bis zum Austragen des Kuchens kontinuierlicher Betrieb, hoher Automatisierungsgrad, optional kann eine SPS-Schnittstelle installiert werden, um eine zentrale Computersteuerung zu ermöglichen.

8. Kraftübertragung durch mechanische oder Frequenzumwandlung mit breitem Geschwindigkeitsbereich, hohe Anpassungsfähigkeit.

9. Zuverlässige Rückspülvorrichtung, die die Entwässerungswirkung des Filters gewährleistet.

10. Pneumatische Spann- und automatische Korrektureinrichtung zur Gewährleistung eines sicheren Normalbetriebs des Filters.

11. Sicherer und zuverlässiger Betrieb, Infrarot-Sicherheit und ein umfassendes System von Not-Aus-Vorrichtungen.

12. Kann je nach Material mit unterschiedlichen Spezifikationen des Filters konfiguriert werden, hohe Filter- und Präzisionsleistung.





ZUSAMMENSETZUNG DER TEILE:



1. Rahmen

2. Schlammverteilungsvorrichtung

3. Obere Auffangwanne für Flüssigkeit

4. Entwässerungswalzensystem

5. Quetschwalzensystem

6. Spannvorrichtung

7. Mittlere Auffangwanne für Flüssigkeit

8. Waschvorrichtung

9. Obere Stellwalze

10. Oberes Filterband

11. Oberer Schaber

12. Unterer Schaber

13. Antriebsvorrichtung

14. Unteres Filterband

15. Untere Stellwalze

16. Untere Auffangwanne für Flüssigkeit





Technische Parameter der Bandfilterpresse:



Typ		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
Filterbreite (mm)		750	1000	1500	2000		2500	3000
Kapazität der Zulaufkonzentration (Feststoffgehalt 1,5~2,5%)		6～9	8～12	12～18	16～24		20～30	28～38
Trockenvolumen (kg/h)		110～225	150～300	225～450	300～600		375～750	420～950
Feuchtigkeitsgehalt (%)		63～84,5	63～84,5	63～84,5	63～84,5		63～84,5	63～84,5
Motorleistung (PS)		1,5	1,5	1,5	2,2		2,2	2,2
Referenzabmessungen (mm)	L	4250	4250	4250	4250		4250	4250
	B	1630	1880	2380	2920		3420	3920
	H	2100	2100	2100	2100		2100	2100
Gewicht (kg)		2570	2920	3590	4490	5520		6220





Typische Schlammanwendung der Bandfilterpresse:
