| Herkunftsort: | China |
| Markenname: | TOPER |
| Zertifizierung: | CE |
| Modellnummer: | DY1000 |
| Min Bestellmenge: | 1 SATZ |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standardbehälter |
| Lieferzeit: | ungefähr 30 Werktage nachdem Ihre Zahlung empfangen |
| Zahlungsbedingungen: | L/C, T/T, D/A, D/P, Western Union |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze pro Monat für diese GurtFilterpresse |
| Filterbandbreite: | 1000 mm | Kapazität: | 8 bis 12 m3/h |
|---|---|---|---|
| Trockene Menge: | 150 bis 300 kg/h | Feuchtigkeitsgehalt: | 63-84.5% |
| Motorleistung: | 1.5 kW | Bezugsmaß: | 4250*1880*2100mm |
| Gewicht: | 2920kg | Anwendung: | Leder, Papier, Drucken und Färben |
| Futtermittelart: | Pumpenzufuhr | Betriebsart: | Ununterbrochene automatische Funktion |
| Entladungstyp: | Automatisch | Funktion: | Dehydrierung, Verdickung und Konzentration |

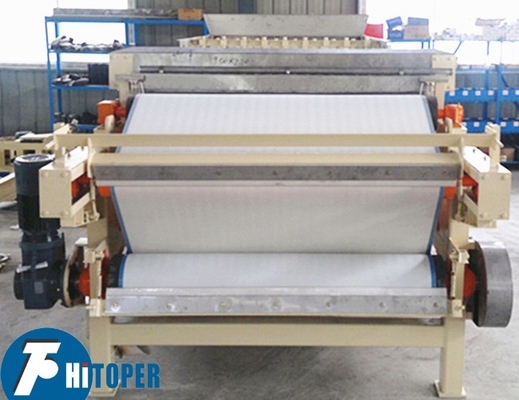

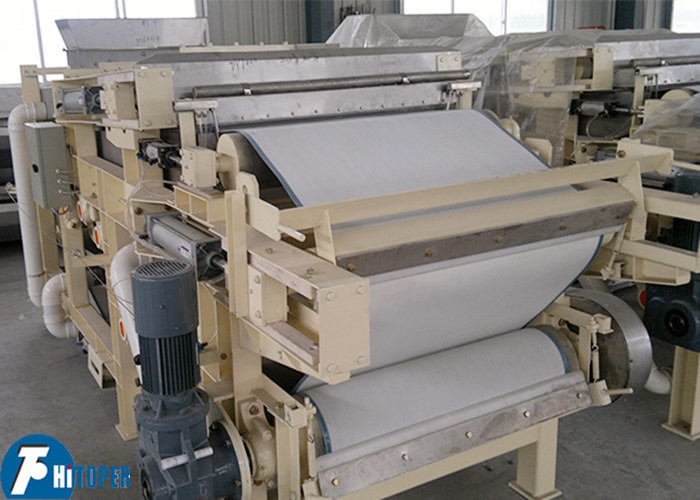

Filterpressen mit 1000 mm-Gürteln für die Abwasserbehandlung in der chemischen Industrie
Die DY-Gürtelfilterpresse besteht aus einer Antriebsmaschine, einem Schlammverteiler, einem Filtergürtel, einer Spannungsanlage, einer automatischen Einstellmaschine, einer Filtergürtelwaschmaschine, einem Schlammschaber, einer Schwerkraftdehydratation,Keilentwässerung, Dehydrierung und Rahmen etc.
The process of filter is that sludge after flocculation treatment goes into sludge distributor to gravity dehydration which is a little long period with horizontal movement and small angle rising periodDer Filterschlamm bewegt sich dann mit dem Filterband und unter Schwerkraft wird freies Wasser vom Flockulationsmaterial getrennt.Dann in Keil-Entwässerung. The space in wedge dehydration is from small size to big size and then the two filtrating belts come together to make sludge between two belts under gradually growing squeezing pressure to let water discharged frequentlyIn diesem Stadium hat der Schlamm die Beweglichkeit verloren, die sich auf den nächsten Schritt der Dehydrierung vorbereitet.
Der Durchmesser der Druckwalzen wird von klein bis groß angeordnet, der Druck auf den Schlamm steigt jedoch allmählich.Der Schlamm wird gepresst und das Plasma durch mehrere S-Rollen geschnitten, um aus dem Schlamm gesättigtes Wasser zu entwässern, das den Abwasserprozess des Schlamms beendet.Wenn der Filterband durch das Entladegerät geht, werden Schlammkuchen durch einen Schrauber vom Filterband abgeschraubt.Die oberen und unteren Filtrationsgürtel werden gewaschen und dann wieder zur Schwerkraft-Entwässerung zurück, um den nächsten Schlammentwässerungszyklus zu erfüllen.
Zusammensetzung der Teile
1. Rahmen
2. Schlammverteilungsvorrichtung
3. oberer Flüssigkeitsempfänger
4. Dehydrierungsrollersystem
5. Druckrollensystem
6. Spannvorrichtung
7. Mittlere Tray für Flüssigkeitsempfänger
8. Waschvorrichtung
9. Oberste Einstellrolle
10. Oberer Filtergurt
11. Oberer Schaber
12- Unteren Schrauber.
13. Antriebseinrichtung
14Filtergurt unten
15. Unterste Einstellrolle
16Unterste Tray für Flüssigkeitsempfänger
Anmerkungen:
1- Die Maschine funktioniert reibungslos, keine Schwingungen
2Die Dicke der Betonschicht, der Stahlstange oder des Betonfundaments wird vom Benutzer bestimmt.
3Neben der Seite in der Nähe des Konverterbandes liegen die anderen drei Seiten etwa 1 m von der Maschine entfernt.
4. Wasser Sammelbehälter zu machen ist, um Wasser zu sammeln, auch durch den Benutzer bestimmt
5Die Einheit ist mm.
Technische Parameter der Gurtfilterpresse:
|
Typ |
DY750 | DY1000 | DY1500 | DY2000 | DY2500 | DY3000 | ||
| Filterbreite ((mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
Kapazität in Konzentration (s.s.)10,5% bis 2,5% |
6 ¢ 9 | 8 ¢ 12 | 12 ¢ 18 | 16 ¢ 24 | 20 ¢ 30 | 28 ¢ 38 | ||
| Trockene Menge ((kg/h) | 110 ¢ 225 | 150 ¢ 300 | 225 ¢ 450 | 300 ¢ 600 | 375 ¢ 750 | 420 ¥950 | ||
| Feuchtigkeitsgehalt (%) | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | ||
| Motorleistung ((HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
Referenzdimensionen (mm) |
L | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| Gewicht ((kg) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
Unsere Firma
Zhengzhou Toper ist der führende Anbieter von Industrieanlagen in China und auch der professionelle Exporteur und Dienstleister von Filter- und Separationsanlagen.
Wir konzentrieren uns auf den vollständigen Service für das Filterprojekt, vom Design bis zum Kundendienst und der schnellen Lieferung von Ersatzteilen.
Produkte:
Unsere Produktionsstätte für Filtergeräte produziert hauptsächlich voll automatische oder halbautomatische Membranfilterpresse, eingebettete Filterpresse, Gürtelfilterpresse, Zentrifuge usw.Alle diese Produkte werden im Bergbau weit verbreitet., Metallurgie, Erdöl, Chemie, Medizin, Textil, Druckerei und Färbung, Papierherstellung, Lebensmittel, Alkohol, anorganisches Salz, Kohlewaschen und Abwasserverarbeitung.
Unsere Produkte haben die ISO9001 International Quality Management System Zertifizierung bestanden. Herzlich willkommen neue und alte Freunde auf der ganzen Welt zu kommen, unsere Firma für eine gute Zusammenarbeit miteinander!
