| Herkunftsort: | China |
| Markenname: | TOPER |
| Zertifizierung: | CE |
| Modellnummer: | XY10/450-30U |
| Min Bestellmenge: | Verhandlungsfähig |
|---|---|
| Preis: | Best factory price |
| Verpackung Informationen: | Standard-Holzpaket für den Export. |
| Lieferzeit: | 10-15 Arbeitstage nach Erhalt Ihrer Zahlung |
| Zahlungsbedingungen: | L/C, T/T, D/A, D/P, Western Union |
| Versorgungsmaterial-Fähigkeit: | 200 Stück pro Monat für diese industrielle Filterpresse |
| Filtrationsfläche: | Meter 10Square | Platte externalr Größe: | 505*505mm |
|---|---|---|---|
| Filterkammervolumen: | 151L | Filterkennzeichen: | 24pcs |
| Filtrationsdruck: | 0.6mpa | Kuchenentladung: | Operation zwei Arbeitskräfte eigenhändig |
| Motorleistung: | 2200 W | Druckdruckart: | Hydraulisches System |
| Spannung: | 380V/220V /400-450V/auf Wunsch angepasst | Fütterungsmethode: | Zentrale Zufuhr |
| Plattenmaterial: | mit einer Breite von nicht mehr als 15 mm | Flüssige Entladungsart: | Offener Fluss oder naher Fluss |
| Filterkuchen-Entladungsart: | Manuelle Entladung | Filter-Material: | Filterstoff |
| Zustand: | Neues |

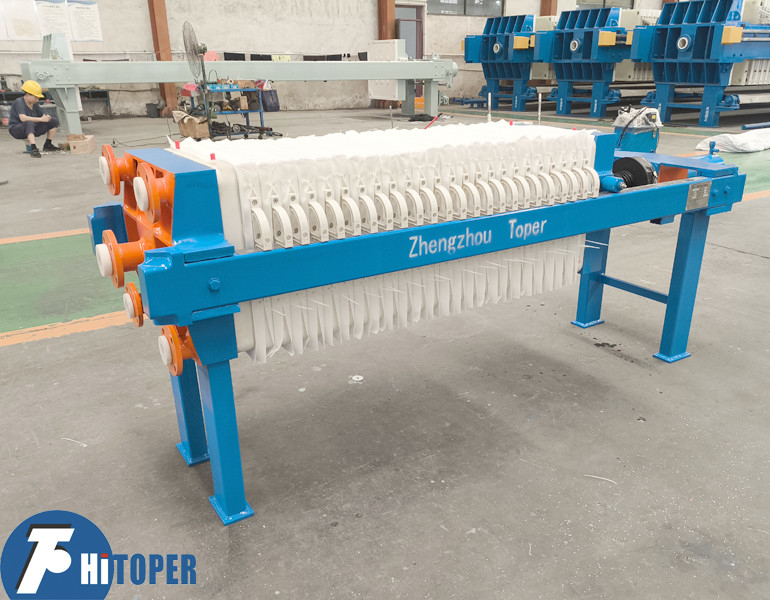

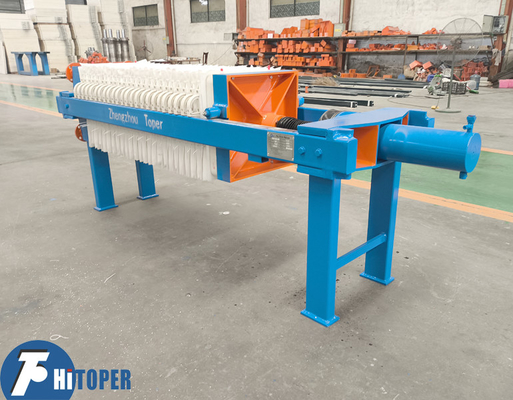

450x450mm Platte Hydraulikkompressor Industriefilterpresse Funktion der Feststoff-Flüssigkeitstrennung
Diese Filterpressausstattungwird in der Feststoff-Flüssigkeits-Separation (Feststoffgehalt besser als 5%-50%) von Varipis-Suspension verwendet..

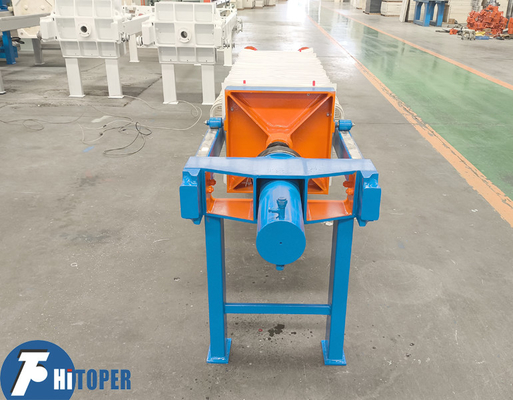

Hydraulikstation dieser Filterpressausrüstung:1. Hydraulische Einheit, Kohlenstoffstahl biegen Schweißen und Abdichten. A.Air Filter externe Ölpumpen der Marke Shanghai Dazhong, mit einer besseren Kühleffekt und einfache Wartung B.Hydraulikventile der Marke Shanghai HuadaoC. Hochdruck-Ölrohr (36 MPa, 1,5 m) und Niederdruck-Ölrohr (22,4 Mpa, 2 m), chinesische Standard-Softverbindung.
2Hydraulischer Zylinder, geschweißt mit Material 27SiMn nahtlosem Stahlrohr, Innendurchmesser und Schlag beträgt Φ120X400, Druck 18-20MPa.
3. Kolbenstange, mittelfrequente Verhärtung mit 45# Stahl, die Oberflächenhärte kann HRC48-50 sein, und es gibt eine Schutzabdeckung draußen.
Hauptstrahl dieser industriellen Filterpresse: Material aus hochwertigem Kohlenstoffstahl Q345 (Länge, Breite und Dicke, 120×60×6mm rechteckiges Rohr), Schachtelschweißkonstruktion,Automatisches Schweißprozess mit geschmeidigem und schönen Schweiß. noch mit Sandstrahlen verarbeitet, um Rost und Oxidhaut zu entfernen, dann mit Epoxy-Primer lackiert, um höhere Intensität und Korrosionsbeständigkeit zu erhalten,zusammen mit dem letzten Schutz von Acryl-Polyester-Korrosionsschutzfarben.
Wie man eine Filterpresse bedient,
Das flüssige feste Gemisch wird in die Filterpresse gepumpt, die aus mehreren eingebetteten Filterplatten besteht, die Kammern bilden.Die Platten werden in einem Stahlrahmen aus Stahl unterstützt und durch eine Kraft eines hydraulischen Ramms, der am Ende der Maschine in den Rahmen montiert ist, geschlossen gehalten.
Jede Filterplatte ist mit einem Filtertuch bedeckt, der die festen Partikel zurückhält, die Flüssigkeit aber durch die Öffnungen in der Filterplatte hindurch und herausläuft.
Die erhaltenen Partikel bauen sich allmählich auf der Oberfläche des Filtermediums auf und bilden nach einer gewissen Zeit schließlich einen festen Kuchen.
Da der Kuchen den Druck innerhalb des Filterpresses bildet, steigt der Druck, da das Filtrat durch den bereits teilweise gebildeten Kuchen passieren muss, um aus der Kammer zu kommen.Es wird immer schwieriger, weiter zu pumpen, da die Presse nicht in der Lage ist, mehr Feststoffe aufzunehmen.An dieser Stelle wird die Zufuhrpumpe selten gestreift und der Filtratfluss aus der Filterpresse ist erheblich reduziert oder vollständig gestoppt.
An diesem Punkt oder wenn eine vorgegebene Filtrationszeit oder ein vorgegebener Druck erreicht ist, wird der Zyklus beendet und der vollständig gebildete Filterkuchen entsorgt.
Technischer Parameter dieser Filterpressausrüstung
| Typ |
Filterfläche (m2) |
Größe der Filterplatte (mm) |
Filterkuchendicke (mm) |
Volumen der Filterkammer (L) |
Nummer der Filterplatte (PCS) |
Filtrationsdruck (MPa) |
Motorleistung (KW) |
Gewicht (Kg) |
Abmessung (mm) (L × W × H) |
| XY4/450-30U | 4 | 450 × 450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950 × 700 × 900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200 × 700 × 900 | ||||
| Der Wert des Zuschlags für die Zulassung ist zu berücksichtigen. | 8 | 121 | 19 | 960 | 2450 × 700 × 900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700 × 700 × 900 | ||||
| Der Wert der Zulassung wird in der Zulassung angegeben. | 12 | 182 | 29 | 1060 | 2950 × 700 × 900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300 × 700 × 900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450 × 700 × 900 | ||||
| XY15/630-30U | 15 | 630 × 630 | 226 | 18 | 1725 | 2640 × 900 × 1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940 × 900 × 1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590 × 900 × 1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300 × 900 × 1100 | ||||
| XY30/800-30U | 30 | 800 × 800 | 460 | 23 | 2170 | 3700 × 1400 × 1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300 × 1400 × 1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840 × 1400 × 1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440 × 1400 × 1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040 × 1400 × 1300 | ||||
| XY30/870-30U | 30 | 870 × 870 | 460 | 23 | 2580 | 3180 × 1200 × 1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570 × 1200 × 1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110 × 1200 × 1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550 × 1200 × 1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990 × 1200 × 1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430 × 1200 × 1300 |
Verschiedene Serien unserer Produkte Filterpressmaschine wie unten:
1. Programmgesteuerte automatische Filterpresse
2. Membranfilterpressen
3. Hydraulische Filterpresse
4Mechanische Filterpresse
5. Jack Filter drücken
6. Gusseisenplatte und Rahmen/Kammerfilterpresse
7. Filterpresse aus Edelstahlplatte und -rahmen
8. Rundplattenfilterpresse
9. Baumwollkuchenfilterpresse
10. Kartonfilterpresse
11. DY-Gürtelfilterdruck
12. DYX Hochdruckgurtfilterpresse
13. DNY Rotationstrommelverdickungs-/Entwässerungsbandfilterpresse
14. Drei-Gürtel-Dehydrierungs- und Verdickungsfilterpresse
